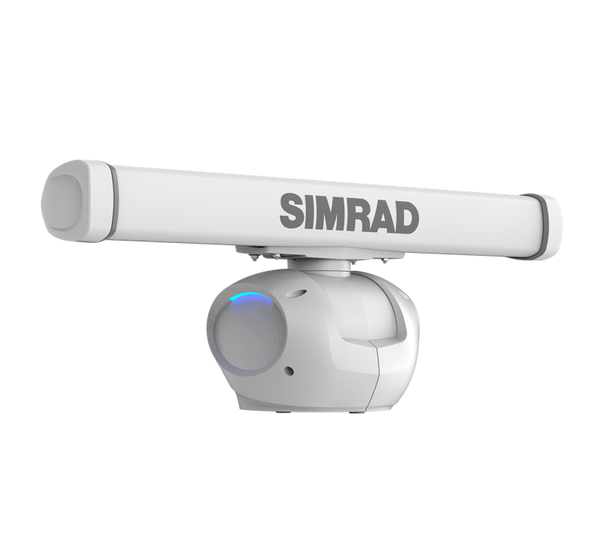

Entdecken Sie das neue Maß der maritimen Sicherheit: HALO 2004 – Ihr Radar der Spitzenklasse
Das HALO 2004 Radar-System setzt neue Standards in der maritimen Navigation und Sicherheit. Ausgestattet mit einem 50W Sockel, einer 4-Fuß-Antenne, dem leistungsstarken RI-50 Netzteil und einem 20 m langen Kabel, bietet das HALO 2004 eine beispiellose Kombination aus Reichweite, Auflösung und Bedienerfreundlichkeit. Ob Sie sich durch enge Marinas manövrieren, Stürme auf hoher See umfahren oder Fischschwärme ausfindig machen möchten – dieses Radar-System ist Ihr verlässlicher Begleiter.
Hauptmerkmale des HALO 2004:
- Erweiterte Reichweite und Auflösung: Mit einer beeindruckenden Leistung von 50W ermöglicht das HALO 2004 eine klare Zielidentifizierung von 6 Metern bis zu 72 Seemeilen. Erleben Sie eine nie dagewesene Klarheit und Detailgenauigkeit in jeder Situation.
- Fortgeschrittene Puls-Kompressionstechnologie: Die innovative Technologie des HALO 2004, kombiniert mit der Strahlverschärfung, liefert präzise Daten und unterstützt Sie dabei, Ihre Umgebung besser zu verstehen und zu navigieren.
- Dualbereich-Betrieb: Überwachen Sie gleichzeitig entfernte Wetterfronten und nahegelegene Objekte ohne Kompromisse bei der Leistung.
- Intuitive Bedienung: Wählen Sie einfach einen der Voreinstellungsmodes wie Hafen, Offshore, Wetter oder Vögel, und das System passt sich automatisch an Ihre Bedürfnisse an – für eine mühelose Navigation.
- Gefährliche Zielwarnungen: Durch die Integration der VelocityTrack™ Doppler-Technologie und gefährliche Zielwarnungen gewährleistet das HALO 2004, dass Sie potenzielle Gefahren frühzeitig erkennen und entsprechend reagieren können.
Warum HALO 2004 wählen?
- Mehr Leistung bedeutet mehr Sicherheit: Genießen Sie dank der unvergleichlichen 50W Leistung eine überragende Abdeckung und Klarheit. Von kurzen Distanzen in Marinas bis hin zu weiten Strecken auf offener See – Sie sehen mehr und navigieren sicherer.
- Auf dem HALO-Erbe aufbauend: Als Teil der nächsten Generation der HALO Radar-Serien bietet das 2004-Modell eine verbesserte Technologie und Kompatibilität, aufbauend auf dem Erfolg und den bewährten Funktionen seiner Vorgänger.
- Einfache Bedienung für jedermann: Die intuitive Benutzeroberfläche und intelligente Modi machen das HALO 2004 zum idealen Partner für Freizeitkapitäne und professionelle Seefahrer gleichermaßen.
- Kompatibilität und Einfachheit: Vollständig kompatibel mit einer Reihe von Simrad® Kartenplottern, erleichtert das HALO 2004 die Integration in Ihr bestehendes System und ermöglicht eine nahtlose Navigationserfahrung.
Setzen Sie auf das HALO 2004: 50W Puls-Kompressions-Radar-System und erleben Sie die Zukunft der maritimen Navigation. Mit seinem fortschrittlichen Funktionsumfang und der benutzerfreundlichen Gestaltung bietet das HALO 2004 alles, was Sie für eine sichere und effiziente Fahrt benötigen.
Environmental
| Operating temperature | -25°C to +55°C (-13°F to +131°F) |
| Relative humidity | IEC60945 Exposed product |
| Vibration | IEC60945 Exposed product |
| UV | IEC60945 Exposed product |
| Waterproofing | IPX6 for the pedestal and antenna, IPX5 for the RI-50 interface module |
| Relative wind velocity | HALO 2000 and HALO 3000 radars with 3 ft, 4 ft or 6 ft antenna have a wind rating of 80 knots at 48 rpm in both 24V and 12V systems. |
Power
| Power consumption | 235 W (peak, 12V) at maximum wind velocity, 380 W (peak, 24V) at maximum wind velocity, 45-60 W (average) at zero wind velocity, 11 W (average) in standby mode. Refers to RI-50 input terminals |
| DC Input | Radar system input 12 OR 24 V DC into the RI-50: 12 V Systems 10.8 - 15 V DC, 24 V Systems 20 - 31.2 V DC. Pedestal voltage input is 50 V DC nominal generated by RI-50 |
| Power up time | 30-40 seconds from POWER OFF to TRANSMIT |
Physical
| Height | 429 mm (16.88”) with antenna mounted |
| Antenna swing circle diameter | 3 ft model: 3.75 ft / 1142 mm / 44.96”: 4 ft model: 4.73 ft / 1443 mm / 56.81”: 6 ft model: 6.72 ft / 2047 mm / 80.59” |
| Pedestal weight | 20.3 Kg (44.8lb) |
| RI-50 weight | 1.6 Kg (3.5 lb) |
| Antenna 3 ft weight | 4.1 Kg (9.0 lb) |
| Antenna 4 ft weight | 4.9 Kg (10.8 lb) |
| Antenna 6 ft weight | 6.5 Kg (14.3 lb) |
| 10 m (33 ft) cable weight | 1.6 Kg (3.5 lb) |
| 20 m (66 ft) cable weight | 3.2 Kg (7.1 lb) |
| 30 m (100 ft) cable weight | 4.7 Kg (10.4 lb) |
Antenna
| Rotation speed | 16 to 48 rpm depending on operating mode |
| Beam width | 3 ft model: 2.4°+/-10% (-3 dB width) – 1.7° with Beam sharpening mode on: 4 ft model: 1.8°+/-10% (-3 dB width) – 1.3° with Beam sharpening mode on:6 ft model: 1.2°+/-10% (-3 dB width) – 0.8° with Beam sharpening mode on |
| Beam width Vertical | 25° +/-10 % (-3 dB width) |
| Plane of polarization | Horizontal polarization |
| Sidelobe level 3 ft | Below -23 dB max. (within ±10°), Below -30 dB max. (outside ±10°) |
| Side lobe level 4 ft | Below -23 dB max. (within ±10°), Below -30 dB max. (outside ±10°) |
| Side lobe level 6 ft | Below -23 dB max. (within ±10°), Below -30 dB max. (outside ±10°) |
Radar
| Peak power output | 50 W ± 10% under any transmit condition – up to 10% duty cycle max |
| Transmitter | Solid state module with no long-term transmitter power degradation |
| Transmitter frequency | Synthesized - Upper half of X-Band 9.390 - 9.495 GHz |
| Pulse length | 0.04 usec |
| Chirp length | 2-64 usec |
| Chirp bandwidth | 2-48 MHz. Up to 1 pulse and 4 chirps in a burst with burst repetition rate of 500-3000Hz. Range and mode dependent. |
| Effective pulse compression ratio | less than 150 in all modes. |
| Instrumented range | 72 nm |
| SART/RACON triggering | Yes – trigger distance: about 1nm max – weather, sea state, and SART position dependent |
| Duplexer | Circulator and isolator |
| LNA | GaAs front-end |
| IF section | Center frequency: 31.25 MHz Bandwidth: 50 MHz max.* A/D; 16 bit 125 MSPS *Narrower bandwidths defined by signal processing |
| Noise figure | 5 dB (Min) at antenna input |
| Compass safe distance; Pedestal | STD. 1.0 m (3.3 ft), Steer 0.5 m (1.6 ft) |
| Compass safe distance; RI-50 | 1.0 m (3.3 ft) |
Other
| Communication ports | Ethernet 10/100 Base-T RJ-45 for radar data and control |
| Transmit synchronization | RS-422 output |
| Remote power on | Yes |
| Antenna park hold | Yes (while radar is unpowered) |
| Motor | Brushless with solid state commutation with electromagnetic braking for parking |
| Interconnecting cable | Available in 10 m (33 ft), 20 m (66 ft), 30 m (100 ft) lengths. 20 m (66 ft) length cable included with unit. Options for cable to exit from rear of pedestal or pole mount. 3G/4G or HALO 3/4/6 SERIES interconnection cables can be used with the HALO 2000 SERIES only. |
Certifications
| Type of approval | FCC/IC/RED Type Certification |
