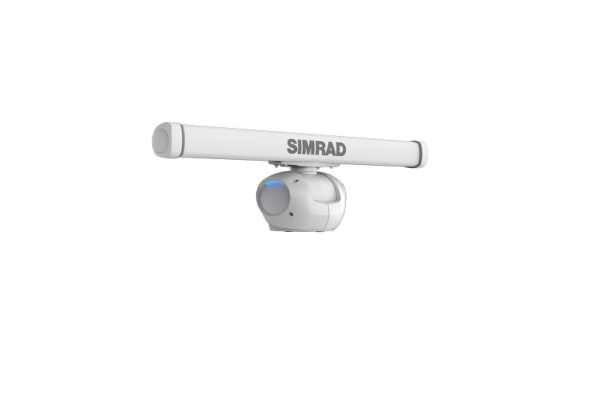

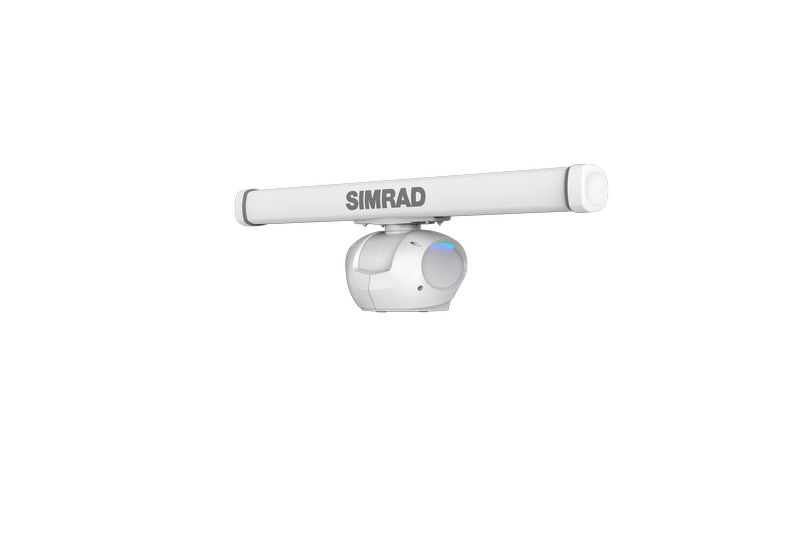

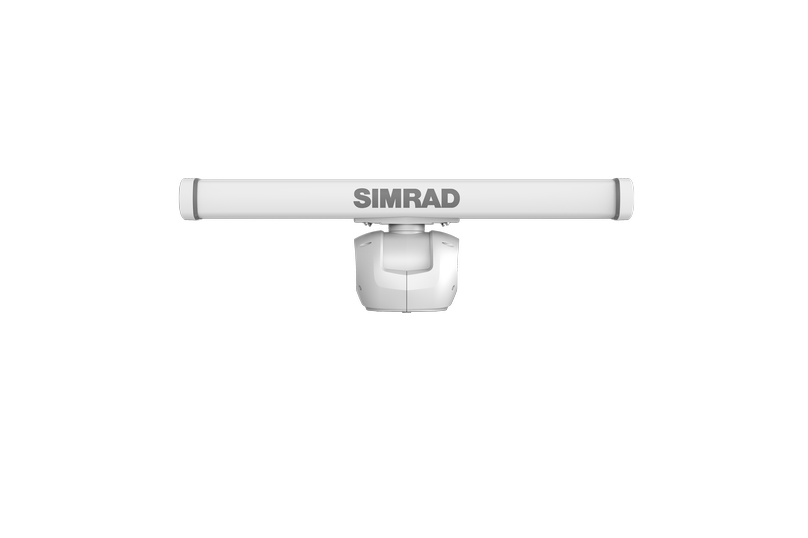

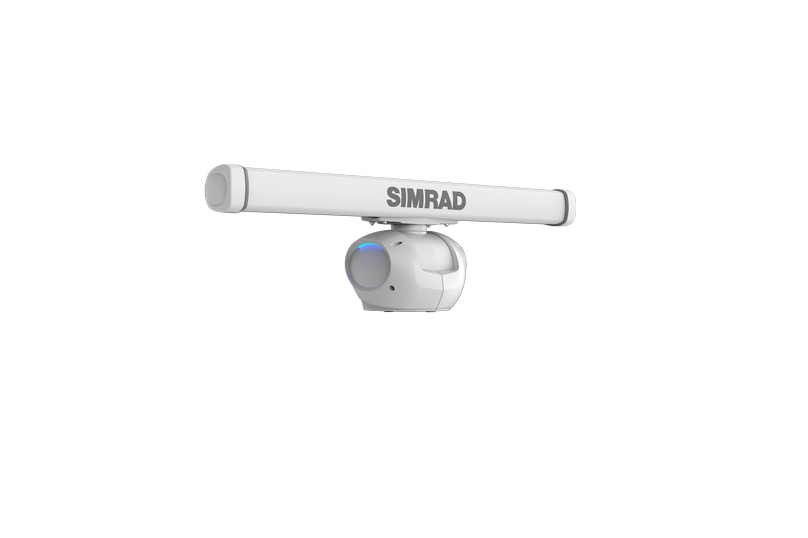

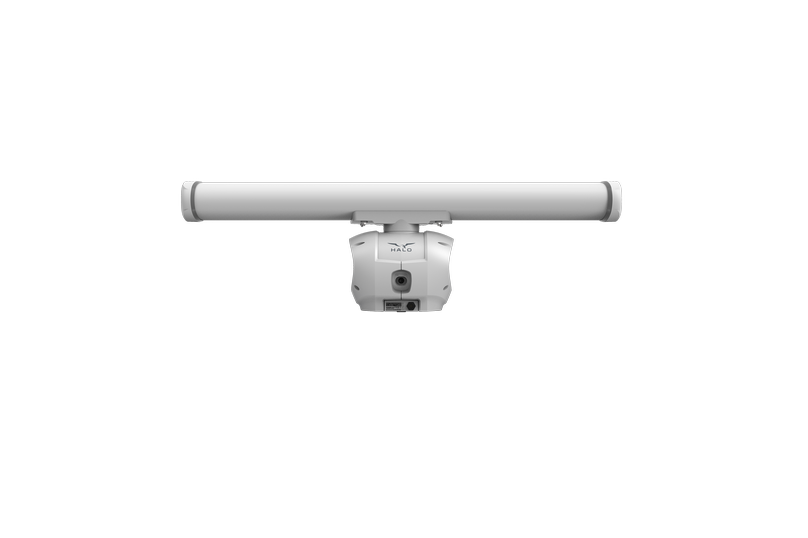

Entdecken Sie das HALO 3004: 130W Puls-Kompressions-Radarsystem – die nächste Stufe der maritimen Navigationstechnologie. Ausgestattet mit dem HALO 130W Sockel, einer 4ft Antenne, RI-50 Netzteil und einem 20 m (65,5 ft) langen Kabel bietet dieses System eine beeindruckende Leistung und Vielseitigkeit für alle Ihre Navigationsanforderungen.
Hauptmerkmale des HALO 3004:
-
Erweiterte Leistung: Mit 130W Leistung bietet das HALO 3004 eine größere Reichweite von 6m bis zu 96nm und eine höhere Auflösung bei der Zielidentifizierung.
-
Fortgeschrittene Puls-Kompressionstechnologie: Die fortschrittliche Puls-Kompressionstechnologie mit Strahlenschärfung ermöglicht eine präzise Zielverfolgung und verbesserte Bildgebung.
-
Simultaner Dualbereichsbetrieb: Überwachen Sie gleichzeitig nahe und entfernte Ziele, ohne dabei an Leistung einzubüßen.
-
Einfache Bedienung: Mit voreingestellten Modi wie Hafen, Offshore, Wetter und Vogel wird die Navigation zum Kinderspiel.
-
ZoneTrack™ Zielverfolgung: Verfolgen Sie bis zu 50 Ziele in definierbaren Bereichen und behalten Sie die Kontrolle über Ihre Umgebung.
-
VelocityTrack™ Dopplertechnologie: Erkennen Sie potenzielle Kollisionen frühzeitig dank farbkodierter Zielverfolgung.
-
Gefährliche Zielalarme: Erhalten Sie Warnungen vor radar- und AIS-Zielen, die eine Gefahr darstellen könnten.
-
Sofortige Einsatzbereitschaft: Das HALO 3004 ist sofort einsatzbereit und startet in nur 16-25 Sekunden nach dem Einschalten.
Warum mehr Leistung wichtig ist:
Das HALO 3004 setzt neue Maßstäbe in der maritimen Navigationstechnologie. Mit seiner beeindruckenden Leistung können Sie Ziele mit außergewöhnlicher Klarheit über große Entfernungen hinweg identifizieren.
Sicher navigieren:
Die neuen Funktionen des HALO 3000-Serie machen die Navigation sicherer und sorgen für ein beruhigendes Gefühl auf dem Wasser. Die ZoneTrack™-Technologie ermöglicht es Ihnen, die Bewegungen anderer Schiffe automatisch zu verfolgen, während die VelocityTrack™-Technologie potenzielle Gefahren farblich hervorhebt.
Aufbauend auf dem HALO-Erbe:
Das HALO 3004 baut auf dem Erbe seiner Vorgänger auf und bietet eine noch bessere Leistung und Funktionalität. Mit einer Vielzahl von Funktionen, die auf die Bedürfnisse von Bootsfahrern weltweit zugeschnitten sind, ist das HALO 3004 die ultimative Wahl für anspruchsvolle Navigationsanwendungen.
Einfache Bedienung:
Das HALO 3004 ist einfach zu bedienen und bietet eine intuitive Benutzeroberfläche mit voreingestellten Modi für verschiedene Navigationsbedingungen. Mit dem HALO 3004 können Sie sich ganz auf das Navigieren konzentrieren, während das System die Arbeit für Sie erledigt.
Environmental
| Operating temperature | -25°C to +55°C (-13°F to +131°F) |
| Relative humidity | IEC60945 Exposed product |
| Vibration | IEC60945 Exposed product |
| UV | IEC60945 Exposed product |
| Waterproofing | IPX6 for the pedestal and antenna, IPX5 for the RI-50 interface module |
| Relative wind velocity | HALO 2000 and HALO 3000 radars with 3 ft, 4 ft or 6 ft antenna have a wind rating of 80 knots at 48 rpm in both 24V and 12V systems. |
Power
| Power consumption | 250 W (peak, 12V) at maximum wind velocity 395 W (peak, 24V) at maximum wind velocity 45-75 W (average) at zero wind velocity 11 W (average) in standby mode. Refers to RI-50 input terminals |
| Power up time | 30-40 seconds from POWER OFF to TRANSMIT |
Physical
| Height | 429 mm (16.88”) with antenna mounted |
| Antenna swing circle diameter | 3 ft model: 3.75 ft / 1142 mm / 44.96”: 4 ft model: 4.73 ft / 1443 mm / 56.81”: 6 ft model: 6.72 ft / 2047 mm / 80.59” |
| Pedestal weight | 20.3 Kg (44.8lb) |
| RI-50 weight | 1.6 Kg (3.5 lb) |
| Antenna 3 ft weight | 4.1 Kg (9.0 lb) |
| Antenna 4 ft weight | 4.9 Kg (10.8 lb) |
| Antenna 6 ft weight | 6.5 Kg (14.3 lb) |
| 10 m (33 ft) cable weight | 1.6 Kg (3.5 lb) |
| 20 m (66 ft) cable weight | 3.2 Kg (7.1 lb) |
| 30 m (100 ft) cable weight | 4.7 Kg (10.4 lb) |
Antenna
| Rotation speed | 16 to 48 rpm depending on operating mode |
| Beam width | 3 ft model: 2.4°+/-10% (-3 dB width) – 1.7° with Beam sharpening mode on: 4 ft model: 1.8°+/-10% (-3 dB width) – 1.3° with Beam sharpening mode on:6 ft model: 1.2°+/-10% (-3 dB width) – 0.8° with Beam sharpening mode on |
| Beam width Vertical | 25° +/-10 % (-3 dB width) |
| Plane of polarization | Horizontal polarization |
| Sidelobe level 3 ft | Below -23 dB max. (within ±10°), Below -30 dB max. (outside ±10°) |
| Side lobe level 4 ft | Below -23 dB max. (within ±10°), Below -30 dB max. (outside ±10°) |
| Side lobe level 6 ft | Below -23 dB max. (within ±10°), Below -30 dB max. (outside ±10°) |
Radar
| Peak power output | 130 W ± 10% under any transmit condition – up to 13% duty cycle max |
| Transmitter | Solid state module with no long-term transmitter power degradation |
| Transmitter frequency | Synthesized - Upper half of X-Band 9.390 - 9.495 GHz |
| Pulse length | 0.04 usec |
| Chirp length | 2-64 usec |
| Chirp bandwidth | 2-48 MHz. Up to 1 pulse and 4 chirps in a burst with burst repetition rate of 500-3000Hz. Range and mode dependent. |
| Effective pulse compression ratio | less than 150 in all modes. |
| Instrumented range | 96 nm |
| SART/RACON triggering | Yes – trigger distance: about 1nm max – weather, sea state, and SART position dependent |
| Duplexer | Circulator and isolator |
| LNA | GaAs front-end |
| IF section | Center frequency: 31.25 MHz Bandwidth: 50 MHz max.* A/D; 16 bit 125 MSPS *Narrower bandwidths defined by signal processing |
| Noise figure | 5 dB (Min) at antenna input |
| Compass safe distance; Pedestal | STD. 1.0 m (3.3 ft), Steer 0.5 m (1.6 ft) |
| Compass safe distance; RI-50 | 1.0 m (3.3 ft) |
Other
| Communication ports | Ethernet 10/100 Base-T RJ-45 for radar data and control |
| Transmit synchronization | RS-422 output |
| Remote power on | Yes |
| Antenna park hold | Yes (while radar is unpowered) |
| Motor | Brushless with solid state commutation with electromagnetic braking for parking |
| Interconnecting cable | Available in 10 m (33 ft), 20 m (66 ft), 30 m (100 ft) lengths. 20 m (66 ft) length cable included with unit. Options for cable to exit from rear of pedestal or pole mount. 3G/4G or HALO 3/4/6 SERIES interconnection cables can be used with the HALO 2000 SERIES only. |
Certifications
| Type of approval | FCC/IC/RED Type Certification |
