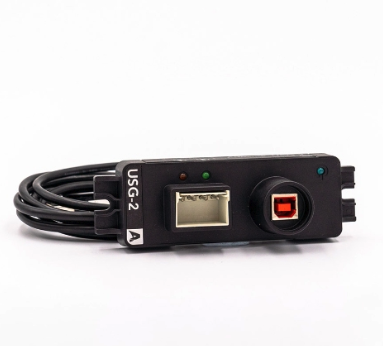

Actisense USG-2 USB to Serial Gateway

Actisense USG-2 NMEA 0183 zu USB Konverter – Die sichere Verbindung für Ihre Marineelektronik

Der Actisense USG-2 wandelt einen USB-Port Ihres Computers in einen bidirektionalen seriellen Port um und ermöglicht so die sichere und zuverlässige Verbindung mit Ihrem NMEA 0183-Netzwerk. Im Vergleich zu Standard-USB-zu-Seriell-Konvertern bietet der USG-2 einen deutlich höheren Schutz und eliminiert potenzielle Probleme durch Masseschleifen.

Hauptmerkmale, die überzeugen:

• Sichere Verbindung: Galvanische Trennung durch ISO-Drive™-Ausgang und OPTO-isolierter Eingang schützt Ihren PC und Ihre Marineelektronik vor Schäden durch Überspannung, ESD und Kurzschlüsse.
• Bidirektionale Datenübertragung: Ermöglicht den Datenaustausch in beide Richtungen zwischen Ihrem PC und dem NMEA 0183-Netzwerk.
• NMEA 0183, RS422 & RS232 kompatibel: Unterstützt die gängigen Standards in der Marineelektronik.
• Einfache Installation: Dank steckbarer, schraubenloser Anschlüsse mit Zugentlastung ist die Installation schnell und unkompliziert.
• Robustes Design: Die gekapselte Elektronik und die hochwertige USB-Buchse sorgen für eine lange Lebensdauer.
• Flexible Baudraten: Unterstützt Baudraten von 300 bis 230400 bps.
• Diagnose-LEDs: Zeigen den Betriebsstatus und die Datenübertragung an.
• Vielseitige Montage: Geeignet für Schottmontage, optional ist ein DIN-Schienenmontagesatz erhältlich.

Anwendungsbereiche:

• Verbindung eines PCs mit einem NMEA 0183-Datenbus.
• Nutzung von Navigationssoftware auf einem PC.
• Auslesen und Aufzeichnen von NMEA 0183-Daten.
• Konfiguration und Wartung von NMEA 0183-Geräten.

Der Actisense USG-2 ist die ideale Lösung für alle, die eine sichere, zuverlässige und einfache Möglichkeit suchen, ihren PC mit ihrem NMEA 0183-Netzwerk zu verbinden. Er schützt Ihre Geräte und gewährleistet eine reibungslose Datenübertragung.

Stromversorgung (USB)

• Stromquelle: Busgespeist
• Maximaler Busstrom: 50mA

NMEA 0183 Port – Sprecher & Zuhörer

• Anzahl der Zuhörer / Eingangsports: Ein isolierter NMEA 0183 Zuhörer
• Anzahl der Sprecher / Ausgangsports: Ein isolierter NMEA 0183 Sprecher
• Kompatibilität: Vollständig NMEA 0183, RS422 & RS232 kompatibel. RS485 Zuhörer kompatibel
• Galvanische Trennung: Isolation des NMEA 0183 Sprechers und Zuhörers
• Geschwindigkeit / Baudrate: 4800 bis 230400 bps / Baud
• Anschluss: Steckbarer, schraubenloser Anschluss mit Verriegelungshebel und integriertem Druckknopf. Verwendet Käfigzugfeder für 12 bis 24 AWG Drähte (sowohl massiv als auch mehrdrähtig)
• Ausgangsspannungstreiber Sprecher: >2.0V (differentiell) an 100Ω
• Ausgangsstromtreiber Sprecher: 20mA max.
• Ausgangsschutz Sprecher: Kurzschluss- und ESD-Schutz
• Eingangsspannungstoleranz Zuhörer: -15V bis +15V kontinuierlich
• Eingangsschutz Zuhörer: Strombegrenzung, Überspannungsschutz bis 40V DC und ESD-Schutz

USB Port

• Kompatibilität: USB 1.1, 2.0 und 3.0
• Geschwindigkeit / Baudrate: 300 bis 230400 Baud
• Anschluss: Hochhaltebuchse Typ-B (mitgeliefertes Kabel enthält einen speziellen USB Typ-B Dichtungsstecker)
• Auszugskraft: 1.5Kg
• Treiber (Neueste Betriebssysteme): Windows XP, Vista, 7, 8, 10, 11 & MAC OS X auf CD und der Actisense Webseite verfügbar

Mechanisch

• Materialien:
  • Gehäuse – ABS (PA-765), flammhemmend nach UL94 V-0
  • PCB-Vergussmasse – Polyurethan, flammhemmend nach UL94 V-0
  • Steckbarer, schraubenloser Anschluss – PPA-GF mit CrNi-Feder und verzinnten Ecu-Kontakten
• Montage: Schottmontage (Edelstahl-selbstschneidende Schrauben im Lieferumfang enthalten) oder optionaler DIN-Schienenmontagesatz erhältlich
• Gewicht: Hauptgerät 65g, USB-Kabel 70g
• USB-Kabellänge: 2.0m geschirmtes USB Typ-A auf Typ-B Kabel inklusive speziellem USB Typ-B Dichtungsstecker

Zulassungen & Zertifizierungen

• EMV: EN 60945 (Abschnitte 9 & 10)
• Schutzart: IP67 (Vergossene Elektronik)
• Betriebstemperatur: -25°C bis +70°C
• Lagertemperatur: -40°C bis +85°C
• Relative Luftfeuchtigkeit (RH): 0 bis 93% RH
• Garantie: 3 Jahre (5 Jahre bei Registrierung)
