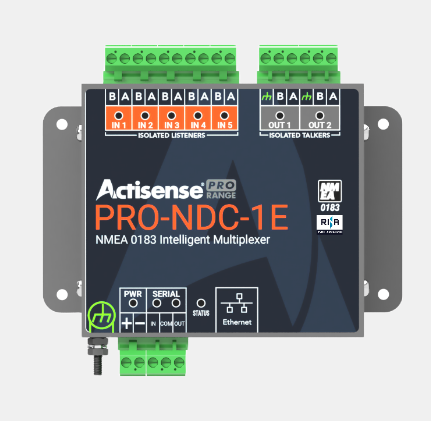

Actisense PRO-NDC-1E Intelligent Type Approved NMEA 0183 Multiplexer

Actisense PRO-NDC-1E Intelligent Type Approved NMEA 0183 Multiplexer
Preise nur für unsere Handelspartner nach Anmeldung.

  • PRO-NDC-1E
Actisense PRO-NDC-1E NMEA 0183 Multiplexer mit Ethernet – Die professionelle Datenzentrale für... mehr
Produktinformationen "Actisense PRO-NDC-1E Intelligent Type Approved NMEA 0183 Multiplexer"

Actisense PRO-NDC-1E NMEA 0183 Multiplexer mit Ethernet – Die professionelle Datenzentrale für Ihre maritime Elektronik

Der Actisense PRO-NDC-1E ist ein hochentwickelter NMEA 0183 Multiplexer, der die flexible Verarbeitung und Verteilung Ihrer wertvollen Navigationsdaten ermöglicht. Mit seinen acht opto-isolierten Eingängen, acht ISO-Drive™ Ausgängen und einem integrierten Ethernet-Port bietet er eine professionelle Lösung für komplexe maritime Elektroniksysteme.

Hauptmerkmale, die überzeugen:

  • Umfassende Datenverarbeitung: Ermöglicht das Filtern, Routen und Kombinieren von NMEA 0183 Datenströmen von bis zu acht Geräten.
  • Flexible Datenausgabe: Verteilt die verarbeiteten Daten über bis zu acht ISO-Drive™ Ausgänge gleichzeitig an Ihre Instrumente und Systeme.
  • Ethernet-Konnektivität: Integrierter Ethernet-Port für die Datenübertragung an PCs, Tablets oder andere netzwerkfähige Geräte.
  • Konfigurierbare Baudraten: Jeder Port unterstützt individuelle Baudraten von 4800 bis 115200 Baud.
  • Opto-Isolation: Schützt Ihre angeschlossenen Geräte vor gefährlichen Masseschleifen und Spannungsspitzen an den Eingängen.
  • ISO-Drive™ Ausgänge: Gewährleisten eine sichere und zuverlässige Datenübertragung an die Ausgabegeräte.
  • Intuitive Konfiguration: Einfache Einrichtung und Konfiguration über eine benutzerfreundliche Software.
  • Robustes Design: Entwickelt für den Einsatz in der anspruchsvollen maritimen Umgebung.

Anwendungsbereiche:

  • Integration einer Vielzahl von NMEA 0183 Geräten in komplexe Schiffselektroniksysteme.
  • Zentrale Datenverwaltung und -verteilung an verschiedene Anzeigen und Systeme.
  • Ermöglicht die Nutzung von Navigationsdaten auf PCs und mobilen Endgeräten über Ethernet.
  • Optimierung der Datenflüsse und Vermeidung von Datenkollisionen.
  • Professionelle Lösung für Charterboote, kommerzielle Schiffe und anspruchsvolle Privatanwender.



Der Actisense PRO-NDC-1E ist die ideale Wahl für alle, die eine zuverlässige, flexible und leistungsstarke Lösung zur Verwaltung und Verteilung ihrer NMEA 0183 Daten suchen.

Stromversorgung

  • Eingangsversorgungsspannung: 9 bis 35 V DC
  • Eingangsstromaufnahme: 150mA max. bei 12V DC (alle Ausgänge mit voller Ansteuerung an 100 Ohm Lasten)
  • Eingangsschutz: Kontinuierlicher Verpolungsschutz, Schutz vor transienter Überspannung und ESD-Schutz
  • Betriebsanzeige: LED, Blau – zeigt korrekte Funktion des Geräts an
  • Eingangsversorgungsanschluss: Steckbarer 2-poliger Schraubanschluss, 5.08mm Rastermaß (12 bis 30 AWG)

NMEA 0183 Port – Zuhörer & Sprecher

  • Anzahl der Zuhörer / Eingangsports: 5 isolierte NMEA 0183 Zuhörer
  • Anzahl der Sprecher / Ausgangsports: 2 isolierte NMEA 0183 Sprecher
  • Kompatibilität: Vollständig NMEA 0183, RS422 & RS232 kompatibel. RS485 Zuhörer kompatibel
  • Geschwindigkeit / Baudrate: 4800 bis 38400 bps
  • Ausgangsspannungstreiber Sprecher: >= 2.2V (differentiell) an 100 Ohm
  • Ausgangsstromtreiber Sprecher: 20 mA maximal pro Ausgang
  • Ausgangsschutz Sprecher: Kurzschluss- und ESD-Schutz
  • Datenanzeige Sprecher: LED, Orange (blinkt mit der Datenrate)
  • Eingangsspannungstoleranz Zuhörer: -15 V bis +15 V kontinuierlich, -35 V bis +35 V kurzzeitig (< 1 Sekunde)
  • Eingangsschutz Zuhörer: Strombegrenzung, Überspannungsschutz bis 40 VDC und ESD-Schutz
  • Datenanzeige Zuhörer: LED, Grün (blinkt mit der Datenrate)
  • Anschlüsse: Steckbare 2/3-polige Schraubanschlüsse, 5.08mm Rastermaß (12 bis 30 AWG)

Serieller Port

  • Kompatibilität: RS422 & RS232 kompatibel. RS485 Zuhörer kompatibel
  • Geschwindigkeit / Baudrate: 115200 bps
  • Ausgangsspannungstreiber: >= 2.1V (differentiell) an 100 Ohm
  • Ausgangsstromtreiber: 20 mA max
  • Ausgangsschutz: Kurzschluss- und ESD-Schutz
  • Eingangsspannungstoleranz: -15 V bis +15 V kontinuierlich, -35 V bis +35 V kurzzeitig (< 1 Sekunde)
  • Eingangsschutz: Strombegrenzung, Überspannungsschutz bis 40 VDC und ESD-Schutz
  • Datenanzeigen: LEDs: Grün = Empfangen, Orange = Senden
  • Anschlüsse: Steckbare 3-polige Schraubanschlüsse, 5.08mm Rastermaß (12 bis 30 AWG)

Ethernet Port

  • Host-Schnittstelle: 10/100BaseT, automatische Polaritätserkennung
  • Unterstützte Protokolle: TCP/IP für Konfiguration und Firmware-Updates, TCP/IP und UDP für NMEA 0183 Kommunikation
  • Anschluss: RJ45
  • Anzeigen: Grün – Link, Gelb – 100 Mbps

Isolation

  • NMEA 0183 Zuhörer: Verwendet IsoDriveTM, Hi-Pot getestet bis 1000V
  • NMEA 0183 Sprecher: Verwendet IsoDriveTM, Hi-Pot getestet bis 1000V
  • Serieller Port: Verwendet IsoDriveTM, Hi-Pot getestet bis 1000V
  • Ethernet Port: 2kV für 60 Sekunden

Mechanisch

  • Gehäusematerial: Edelstahl 316
  • Abmessungen: 139mm (B) x 98mm (H) x 26mm (T)
  • Gewicht: 360g
  • Montage: Schottmontage oder DIN-Schienenmontage (DIN Kit 1)

Zulassungen und Zertifizierungen

  • EMV: IEC 60945:2002-08, DNVGL-CG-0339:2019 & IACS UR E10 Rev7
  • Kompass-Sicherheitsabstand: 300mm
  • Baumusterprüfbescheinigung: RINA

Umgebung

  • Betriebstemperatur: -25 bis +70°C
  • Lagertemperatur: -40 bis +85°C
  • Relative Luftfeuchtigkeit (RH): 95% bei 55°C
  • Schutzart: IP40

Garantie

  • 3 Jahre (5 Jahre bei Registrierung)
