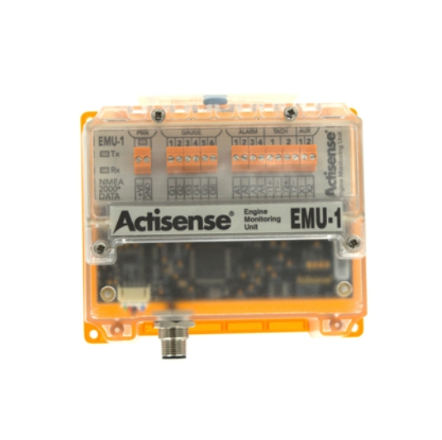

Actisense EMU-1 NMEA 0183 to NMEA 2000 Gateway, with PC interface (USB connection)

Actisense EMU-1 NMEA 2000 Motor-Daten-Gateway – Die intelligente Schnittstelle für Ihre Motorüberwachung

Das Actisense EMU-1 ist ein spezielles Gateway, das analoge Motordaten in digitale NMEA 2000 Daten umwandelt. Damit können Sie wichtige Motorparameter wie Temperatur, Druck, Drehzahl und Füllstände auf modernen NMEA 2000 Displays anzeigen und überwachen.

Hauptmerkmale, die überzeugen:

• Analoge Motordaten zu NMEA 2000: Wandelt die Signale analoger Motorengeber in das digitale NMEA 2000 Format um.
• Umfassende Motorüberwachung: Überwacht bis zu zwei Motoren gleichzeitig.
• Vielfältige Eingänge: 6 Eingänge für analoge Geber, 4 Alarm-Eingänge, 2 Tach-Eingänge und 2 AUX-Eingänge für flexible Installationen.
• Einfache Installation: NMEA 2000 Anschluss für Plug-and-Play-Installation.
• PC-basiertes Konfigurationstool: Ermöglicht die Anpassung der Einstellungen an den jeweiligen Motor. (NGT-1 oder NGX-1 USB Konverter benötigt)
• Betriebsstundenzähler: Erfasst die Gesamtbetriebsstunden über den Drehzahlsensor (RPM).
• Galvanische Trennung: 2500V Eingang gegen Masse für erhöhte Sicherheit.

Stromversorgung

• Versorgungsspannung: 9 bis 35V DC
• Stromaufnahme: Typischerweise < 25mA bei 12V DC
• Schutz der Stromversorgung: Kontinuierlicher Verpolungsschutz und Schutz vor Lastabwurf (erfüllt SAE J1113)
• Stromversorgungsanschluss: Steckbarer 2-poliger Schraubanschluss, 3.5mm Rastermaß
• Versorgungsspannung (NMEA 2000 Port): 9 bis 29V DC
• Stromaufnahme (NMEA 2000 Port): < 20mA bei 12V DC vom NMEA 2000 Bus
• Lastäquivalenzzahl (LEN): 1
• Schutz der Stromversorgung (NMEA 2000 Port): Kontinuierlicher Verpolungsschutz und Überspannungsschutz bis 40V

NMEA 2000 Port – Ein-/Ausgang

• Kompatibilität: Vollständig NMEA 2000 zertifiziert
• Galvanische Trennung: 2500V Eingang zu Masse, 1500V Ausgang zu Masse mit ISO-Drive
• Geschwindigkeit / Baudrate: 250kbps
• NMEA 2000 Anschluss: M12 Stecker (A-kodiert)

Geber-Eingänge

• Spannungsbereich: 0 bis 35V DC
• Eingangsimpedanz: > 50kΩ
• Geber-Speisung: 0, 4 oder 18mA
• Genauigkeit: <= 2%
• Eingangsanschluss: Steckbarer 6-poliger Schraubanschluss, 3.5mm Rastermaß
• Eingangsschutz: Überspannungsschutz bis ±40V

Alarm-Eingänge

• Spannungsbereich: 0 bis 37V DC
• Eingangsimpedanz: > 50kΩ
• Schwellenspannung: Konfigurierbar, Standard ist 5V
• Alarmpolarität: Konfigurierbar, Standard ist Alarm bei niedrigem Eingangssignal
• Genauigkeit: <= 2%
• Eingangsanschluss: Steckbarer 4-poliger Schraubanschluss, 3.5mm Rastermaß
• Eingangsschutz: Überspannungsschutz bis ±40V

Drehzahl-Eingänge (Tacho)

• Spannungsbereich: ±3 bis ±60V
• Eingangsimpedanz: > 100kΩ zu Masse
• Eingangsimpulsbereich: 4 bis 50.000Hz
• Genauigkeit: <= 1%
• Geber-Kompatibilität: Zündspule, Lichtmaschinenanschluss ("W", "R" oder "AC"), Hall-Effekt-Geber, VR-Geber oder induktiver Geber
• Schwellwert: Passt sich automatisch dem Signalpegel an
• Eingangsanschluss: Steckbarer 4-poliger Schraubanschluss, 3.5mm Rastermaß
• Eingangsschutz: Kann Zündimpulse bis ±500V aushalten

Motor-Protokollierung

• Betriebsstundenzähler: 2 separate Betriebsstundenzähler intern verbunden mit den Drehzahleingängen. Stunden werden bei vorhandener Drehzahl erfasst und im nichtflüchtigen Speicher gespeichert.

Mechanisch

• Gehäusematerial: Polycarbonat
• Material der Schutzabdeckung: Polycarbonat
• Dichtungsmaterialien: Expandierte Silikonschaum-Dichtung, geschlossenzelliger Polyurethan-Spritzwasserschutz und wasserdichte ePTFE-Entlüftung
• Abmessungen: 127mm (L) x 112mm (B) x 48mm (H)
• Gewicht: 250g
• Montage: 4 x 3.5mm Befestigungslaschen zur Panelmontage mit selbstschneidenden Edelstahlschrauben (im Lieferumfang enthalten), optionale DIN-Schienenmontage auf Anfrage erhältlich

Zulassungen und Zertifizierungen

• Vollständig NMEA 2000 Zertifiziert
• EMV: EN 60945 (Abschnitte 9 & 10)
• Schutzart: IP66 (PCB-Gehäuse)
• Betriebstemperatur: -20°C bis +55°C
• Lagertemperatur: -30°C bis +70°C
• Empfohlene Luftfeuchtigkeit: 0 – 93% relative Luftfeuchtigkeit

Garantie

• 3 Jahre
